产品描述

油罐橇装式三点取样设备(以下简称设备)是按照GB/T4756-1998《石油液体手工取样法》及SH/T0635-1996《液体石油产品采样法(半自动法)》要求而进行设计的，用以取代传统手动取样设备，满足减少人工劳动强度以及人为差错、实现自动化在线检测及记录等工作新要求。

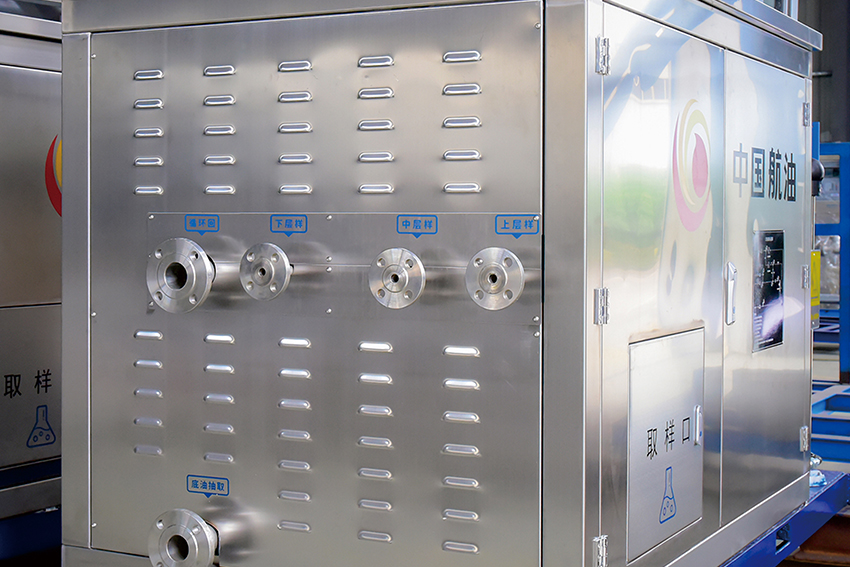

设备安放在油库油罐罐根阀就近平台上，其上、中、下三个法兰(注：接入方向按照用户现场安装实际先行确定)取样入口分别与立式油罐的浮动采样管(注：其内部连接用户负责)上层样、中层样和下层样三个出口对应连接，每条采样管道上有2个罐根阀(注：建议采用双倍份，用户自备)控制其开闭，可以同时接通一条至三条管道进行取样循环及采样作业;另一个底油抽取接口法兰与底油抽取管路连接(该功能可选，下同)。

产品特点

1、设备能准确控制油泵采样循环运行时间，分别得到上、中、下三层定量的采样循环油量;设备能准确控制取样电磁阀开闭时间，自动得到所需容积的取样样品，特殊情况下，也可手动控制设备的取样电磁阀，得到各种容积的取样样品。

2、设备能准确控制油泵运行时间，实现油罐质量检查罐的底油抽取(该功能可选，下同)。

3、设备能在线测量并显示采样油品密度、温度，用于油罐油品分析(该功能可选，下同)。

4、设备具有工作原理符合国家最新标准，性能可靠，取样简便，观察容易，控制精度高，功能扩展性强(如扩展顶层样、底层样、均样多点采样)等特点，是一台液体石油产品油库内立式油罐用橇装式三点取样专用设备。

工作原理

1、设备按循环及取样、底油抽取和密度检测三个功能进行模块化结构设计，按需取舍各个功能结构模块，实现设备的功能和结构按模块化生产。

2、设备整体采用封闭框柜式结构，全不锈钢材料制造，内部借鉴国外同类设备成熟的紧凑结构及人机工程设计方法。

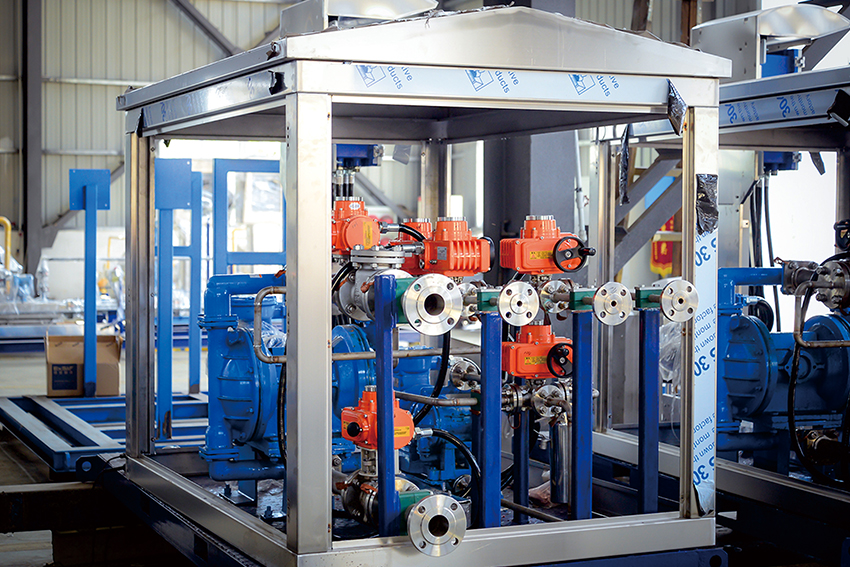

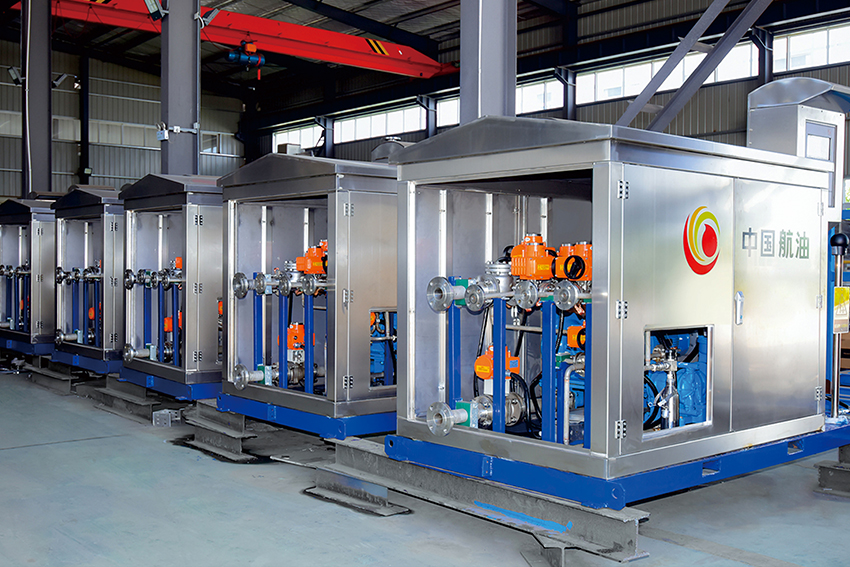

3、底油抽取隔膜泵及防爆电机、循环取样隔膜泵及防爆电机、DN50法兰连接的防爆电磁阀及管道、在线密度计、旋启式单向阀等安装在设备最底部;DN15防爆电动三通球阀、1L置换罐、取样出口接头等架装在中部，防爆电源控制箱布置在左侧，方便检修及布线;顶部为矿用本安防爆型人机界面HMI防爆触摸屏。

4、强电连接采用dII BT 4防爆电源控制箱，PLC控制系统及直流电源等封闭在柜内，通过防爆绕性管连接各个控制和执行元器件的电源及信号线，控制系统可按照用户个性需求修改控制程序及报表格式。

5、设备顶部不锈钢防水顶盖向后翻转后，带动防爆触摸屏升起与顶板成45°角锁定，便于可视交互触摸操作，实现对系统的手动或自动模式控制。

6、设备前面下部采用180°开度对开合页下柜门，方便泵源及管路系统的安装、维护及检查，上部斜顶面设静电释放按钮。

7、打开右侧下柜门，通过O形圈端面密封，采用螺纹连接的取样接口可密闭旋入取样容器，满足取放最大2.5升各式容积取样瓶的需要。

8、打开设备左侧的对开合页门，可以操作防爆控制柜上的电源开关。

9、打开设备后面的对开合页门，可以在线读取油品温度和密度值，也可通过顶部的触摸屏读取相关密度信息。

10、 操作触摸屏，在自动取样工作模式下，上中下循环及取样等流程均由计算机系统自动控制，一键式操作分别实现上位循环及取样、中位循环及取样、下位循环及取样等(软件可扩展均样采样功能)三个工作状态，即上中下三个取样瓶分别放一次(均样采样只需放置一次取样瓶)，工作状态带语音辅助报读。

11、 操作触摸屏，在手动取样工作模式下，单独设置上中下循环、上中下取样、底油抽取等所需的工作状态。在该工作模式下，如果电动球阀故障，可通过手动操作相关电动球阀，任意收集所需容积的取样样品，满足紧急情况下取样的特殊需求。

12、 (DN15)循环及取样电动隔膜泵和(DN50)底油抽取电动隔膜泵在循环及取样和底油抽取两个工作模式下，受控制系统控制，得到所需的较小和较大两种流量。

技术参数

1、工作环境：温度——-20℃～50ºC

　　               湿度——不大于80%

2、工作介质：航空煤油(RP-3)

3、工作压力：油泵扬程40m

4、工作流量：循环取样油泵额定流量——0.768m³/h(12.8L/min)

　　             底油抽取油泵额定流量——9.72m³/h(162L/min)

5、置换罐容积：0.75升

6、底油抽取泵入口过滤精度：40um

7、工作电源：电压——380V/50HZ

　　              功率——1.5KW(仅循环及取样功能)

　　                    ——4KW(循环及取样+底油抽取功能)

8、密度计(可选)量程：0.5-2.5g/cc

9、密度计(可选)精度：±0.001g/cc

10、整机质量：约300kg(仅循环及取样功能)

                       约340kg(循环及取样功能+底油抽取功能)

操作及注意事项

1、取样方法严格按照GB/T4756-1998《石油液体手工取样法》及SH/T0635-1996《液体石油产品采样法(半自动法)》要求执行;

2、设备应按EXdIIBT4要求连接防爆电气接线，并对设备进行可靠的导静电接地，接地电阻不大于4Ω;

3、取样完成后，取样油嘴用堵头堵住防止污染;

4、循环运行定量由泵工作时间控制，出厂时加以标定，并可以通过控制系统修正;

5、操作设备及采样前应通过静电释放钮做好设备及采样杯等的导静电接地，消除操作人员身体上的静电;

6、设备的防爆电气控制箱及电路必须由专业人员维护;

7、严格按照本说明书的要求进行取样作业。

产品价格

每一套地磅无人值守管理系统都为客户量身定做!

每一套三点取样撬都因配置不同有异!

如您需要了解三点取样撬详细价格信息，可直接拔打深奥图全国统一销售热线：4008789055

根据您所需的配置我们会提供精准的报价，短时间内让您获取所需要的信息!

中国液体危化品智能储运系统设备生产厂家——深奥图竭诚为您服务!

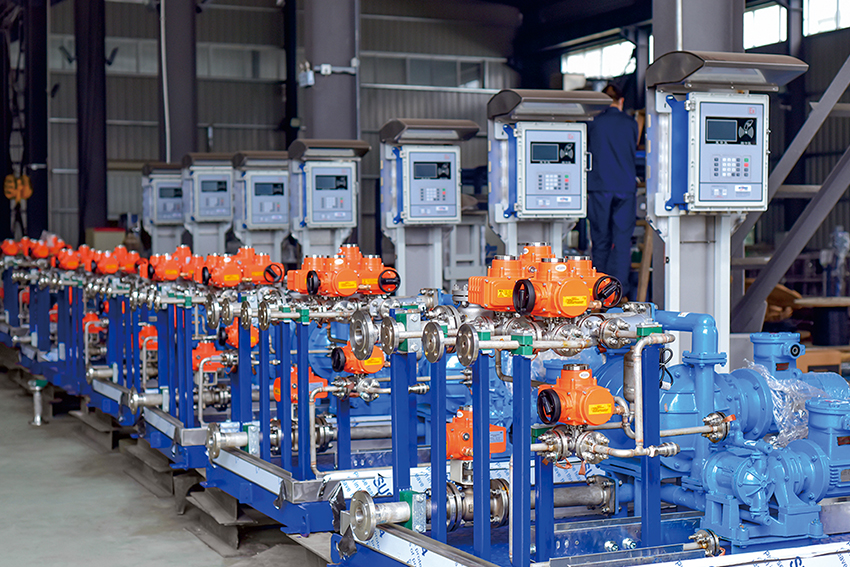

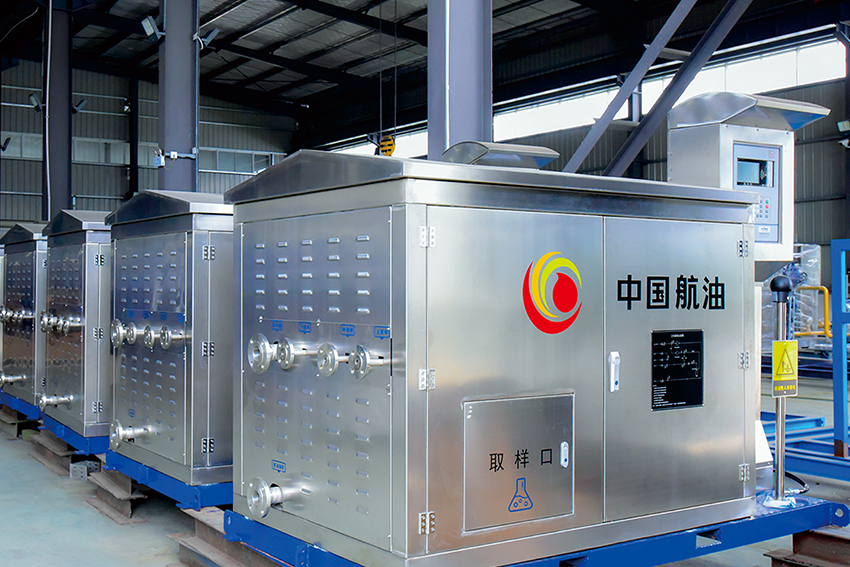

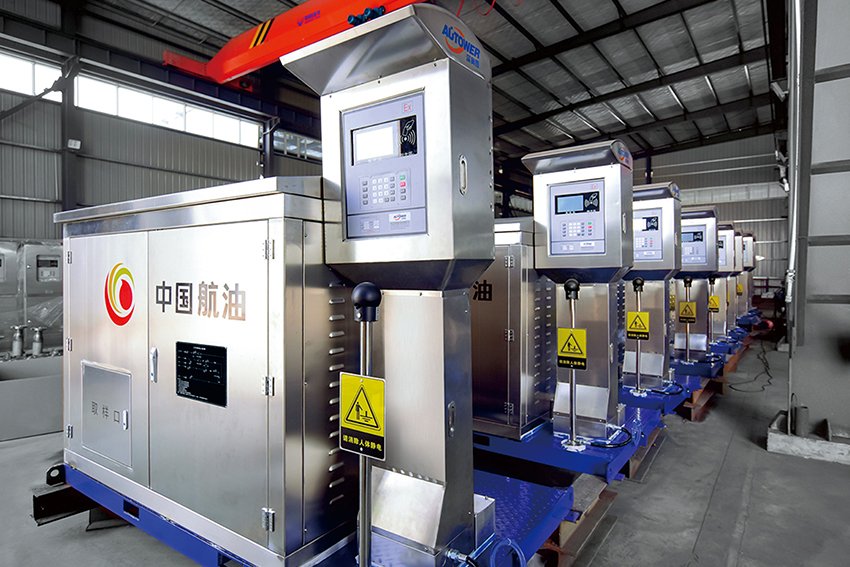

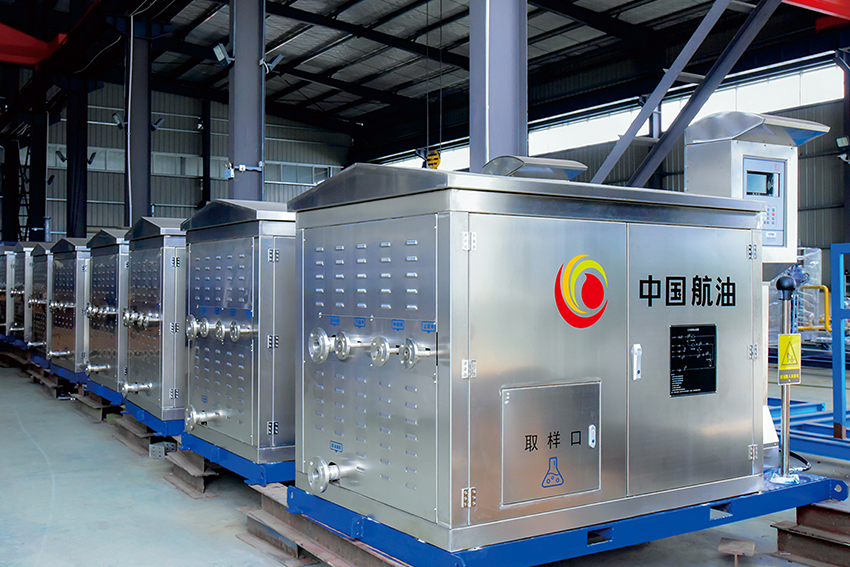

图片实拍
