燃气行业管网SCADA系统工控安全解决方案：

一、城市燃气管网SCADA系统

城市燃气广泛应用于居民生活、工商业、发电、交通运输、分布式能源等多个领域，是城市发展不可或缺的重要能源。同时，城市燃气的输配系统是城市基础设施建设的重要组成部分，是城市现代化的重要标志之一。近年来，随着长输管线、省级管线以及城市管道的大量建设，管道燃气已经成为城市燃气消费中最重要的运输和消费形式。

1、城市燃气系统

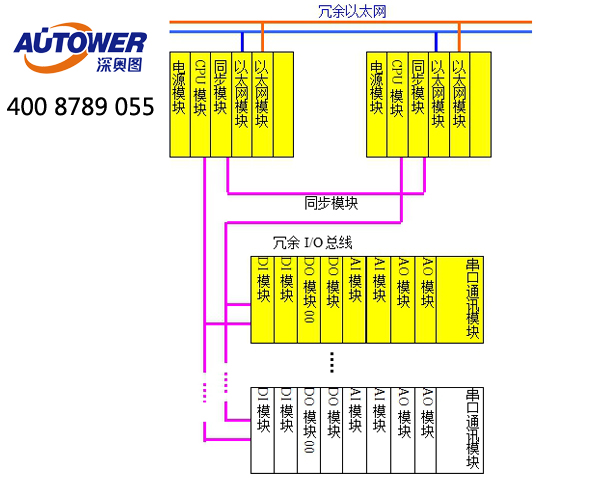

目前，随着现代计算机技术和自动化技术在管道燃气行业的广泛应用，城市燃气企业建立起了相应的城市燃气管网SCADA系统，实现对燃气传输管线、燃气输气场站、燃气储备站的远程管理、集中控制、数据自动实时采集、事故报警、参数调整、气量调节等管理功能，降低了管理成本和生产风险，节省了人力资源。大多数的城市燃气企业采用SCADA系统，集合PLC和RTU等控制设备，操作人员在调度控制中心通过SCADA系统可完成对燃气输配系统的监控和运行管理。

2、门站

门站是城镇燃气输配系统的重要设施，是输配气系统的起点和总枢纽。其作用是接受长输管道（或气源厂）来气，并根据需要进行除尘、调压、计量、加臭、质量检测后，送入城镇燃气输配管网分配给各级用户或直接送大用户。门站系统主要包括净化系统、调压系统、计量系统、加臭系统、质量检测、和站控系统。燃气在管道内长距离输送后，其主要杂质为腐蚀产物和铁屑粉末，为了保证设备和仪表的正常工作并保护其不被损坏，必须除去固体杂质，净化系统的旋风分离器是该系统的核心设备，其主要功能为尽可能除去输送介质气体中携带的固体颗粒杂质和液滴，达到气固液分离，以保证管道及设备的正常运行。

3、调压站

调压站在城市燃气管网系统中是用来调节和稳定管网压力的设施。通常是由入口紧急切断阀（ESD阀）、超声波流量计、粗过滤器（旋风分离器）、精过滤器（凝聚式过滤器）、增压机、电加热器和集污筒组成。其中ESD保护系统是调压站重要的安全保护系统，其作用是实现与上游管道的电绝缘、火灾、严重泄漏等紧急事故时的紧急切断，关断时间<3秒，执行机构有气动型，和气液联动型，一般配置绝缘接头以实现调压站和上游管线的电绝缘。

4、阀室

阀室大多分布在一些野外、山里或者戈壁无人区等区域，主要是用于管道的分节管控。阀室的核心器件为关断阀。当管道发生泄露时，阀室控制系统会关掉泄露节段两端的阀门，减少漏油漏气量。在维修管道时，阀室控制系统会关闭两个阀室的阀门，阀门关闭后进行分段维修。阀室还有一些监控设备，比如压力表，通讯设备等，该监控设备主要作用为监控管道的运行状态。

SCADA系统能够可以对燃气行业的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。这样便可以让管理人员及时了解情况，并可以通过燃气行业工控系统安全问题，制定解决方案，有利于燃气企业建立工控系统安全保障体系，大大增强了对燃气的安全风险防范能力，有效促进了工控系统安全、稳定地运行。除了燃气行业，在其他行业SCADA系统也能做到统一管理及报警。但是网络系统安全这一块，还是需要做好的，以防违规数据访问，泄露数据。
