LNG装卸臂、LNG装卸车,鹤管（流体装卸臂）设计与参考标准有哪些?LNG装车臂(图)鹤管（流体装卸臂）品牌生产厂家深奥图（Autower）-深圳市奥图威尔科技有限公司,鹤管新闻栏目分享LNG装卸臂、LNG装卸车,鹤管（流体装卸臂）设计标准,LNG鹤管（装卸臂）主要组成部分与其主体材质分别是什么.

　　LNG装卸车,鹤管（流体装卸臂）设计与参考标准有哪些?LNG装卸臂，LNG装车臂(图)设计有以下标准LNG鹤管（装卸臂）产品所引用的国外标准及国内标准如下（以当前最新的有效版本为准），执行但不限于下列标准。

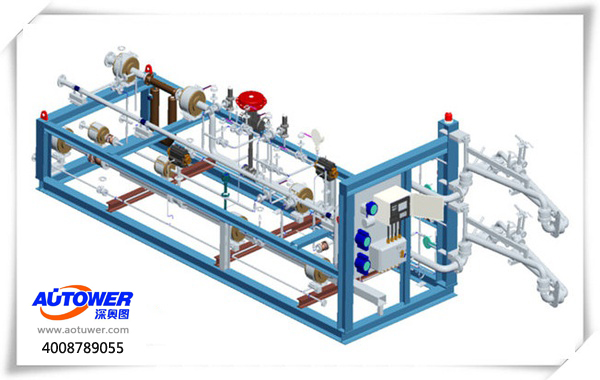

lng装车橇

　　GB/T 20368-2006 《液化天然气(LNG)生产、储存和装运》

　　HG/T 21608-2012 《液体装卸臂工程技术要求》

　　GB 50074-2002 《石油库设计规范》

　　GB 50160-2008 《石油化工企业设计防火规范》

　　GB/T 8163-2008 《输送流体用无缝钢管》

　　GB/T 14976-2002 《流体输送用不锈钢无缝钢管》

　　GB/T 12459-2005 《钢制对焊无缝管件》

　　GB/T 8923-1988 《涂装前钢材表面锈蚀等级和除锈等级》

　　HG/T 20592-2009 《钢制管法兰（PN系列）》

　　GB/T 308-2002 《滚动轴承钢球》

　　GB/T 1591-2008 《低合金高强度结构钢》

　　GB/T 3077-1999 《合金结构钢》

　　GB/T 13384-2008 《机电产品包装通用技术条件》

　　GB/T 9286-1998 《色漆和清漆漆膜的划格试验》

　　GB 50235-97 《工业金属管道工程施工及验收规范》

　　GB/T 1184-1996 《形状和位置公差 未注公差值》

　　GB/T 223.1–GB223.7 《钢铁及合金化学分析方法》

　　GB/T12224～12240-1989 《通用阀门》

　　SH3097-200 《石油化工静电接地设计规范》

　　JB/T 7949-1999 《钢结构焊缝外形尺寸》

　　GB/T 11345-1989 《钢焊缝手工超声波探伤方法和探伤结果分级》

　　JB/T 7949-1999 《钢结构焊缝外形尺寸》

　　GB/T 11345-1989 《钢焊缝手工超声波探伤方法和探伤结果分级》

　　JB/T 4730-2005 《承压设备无损检测》

　　１．LNG鹤管（装卸臂）主要组成部分与其主体材质是什么.装车臂构成如下（参考）：

　　序号型号技术规格说明备注

　　1操作类型手动

　　2内臂尺寸DN80

　　3外臂尺寸DN80-50

　　4平衡类型弹簧

　　5库区端

　　连接液相DN50 HG20592-2009 PN16 RF配对法兰及紧固件采用HG20592-2009（A）欧洲体系　气相DN50 HG20592-2009 　　PN16 RF

　　6槽车端

　　连接液相DN50 松套法兰适合美标及欧标法兰

　　气相DN50 松套法兰

　　7排放接口连接设置

　　8氮气吹扫系统液相设置，配置金属软管及两个DN20氮气吹扫阀门

　　9低温隔离阀采用球阀；液相臂、气相臂各一个

　　10低温拉断阀

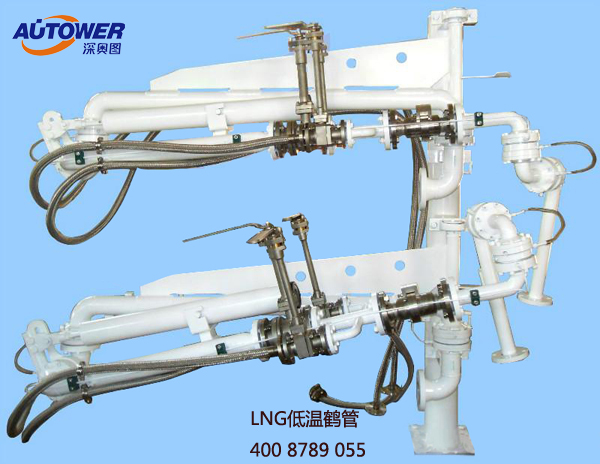

LNG低温鹤管

　　２．LNG鹤管（装卸臂）主体材质是什么.鹤管（装卸臂）主体材质

　　序号设备材质备注

　　1内臂

　　2外臂

　　3立柱

　　4接头/旋转接头

　　5平衡系统

　　6旋转接头氮气密封PTFE+316L需采用进口密封圈

　　7旋转接头主密封PTFE+316L需采用进口密封圈

　　8旋转接头次密封PTFE+316L需采用进口密封圈

　　9滚道钢球

　　10垫圈PTFE

　　看完鹤管（流体装卸臂）设计与参考标准，LNG装卸臂 LNG鹤管设计标准 LNG装车臂(图)，欲询lng装车橇、LNG低温鹤管价格、型号，或其它有关LNG装卸车（定量装车）服务，请联系鹤管品牌（（Autower））深奥图。
