酒精(乙醇 甲醇)顶(底)部装车鹤管



发布时间:2022-05-07

酒精(乙醇 甲醇)顶(底)部装卸车鹤管?  用流体装卸臂(鹤管)是由转动灵活、密封性好的旋转接头与管道串联起来,用于槽车与栈桥储运管线之间,进行液体介质传输作业的设备。

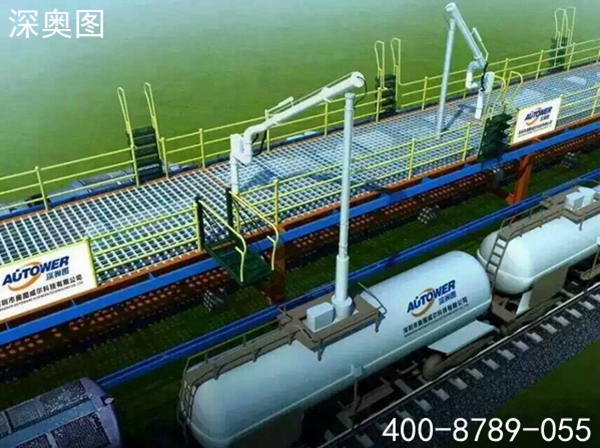

鹤管

酒精(乙醇 甲醇)顶(底)部装卸车鹤管

   关键部件旋转接头,采用精密数控机床加工,内藏双滚道支承结构,转动灵活,轻便可靠。外圈选用合金钢、内圈选用不锈钢或衬聚四氟乙烯,保证其能够安全、可靠的用于高温、低温、强腐蚀性的介质。

   密封圈采用增强聚四氟乙烯材料,内衬不锈钢弹性支承环、密封经抛光处理,具有优越的自润滑性及超强的耐腐蚀性。

型号说明

?公称口径:按装卸臂液相管口径

?使用场所代码:用AL字母表示,用于火车或汽车槽车的装卸作业

?装卸位置代码: 1-顶部装卸 2-底部装卸

?旋转接头数量代码:计算液相管旋转接头 4-4个旋转接头 5-5个旋转接头

?气相管结构代码: 0-无气相管 1-上接式 2-下接式 3-上翻式 4-翻下式

?液相管结构代码: 1-上接式 2-下接式 3-上翻式 4-翻下式

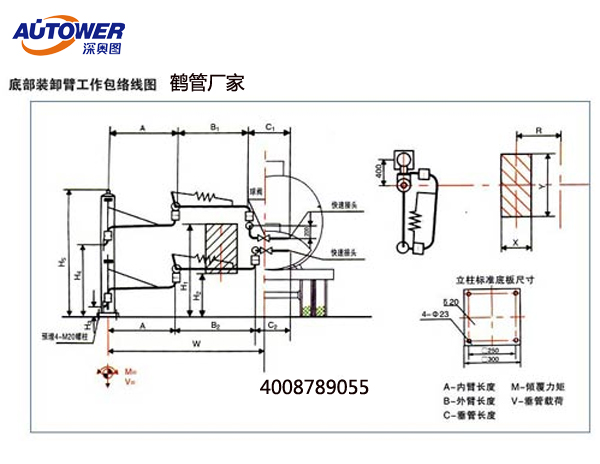

主要型号及其结构简图

设计制造验收规范/标准

- HG/T21608-96

- H/QB1006-93

- GB12459-90

- GB 700

- GB 3077

- GB 8163

- JB755-85

- GB 308

- GB 3323-87

- DIN8563 T1

- DIN8563 T2

- DIN8563 T3

- GB985-88

- GB/T 8923-88

- GB/T 13384-92

鹤管

酒精(乙醇 甲醇)顶(底)部装卸车鹤管

《液体装卸臂》

《流体装载臂》制造部分

《钢制无缝管件》

《碳素结构钢技术条件》

《合金结构钢技术条件》

《输送流体用无缝钢管》

《压力容器锻件技术要求》

《滚动轴承钢球》

《钢熔化焊接接头射线照相和质量分级》

《焊接结构的长度和角度自由公差》

《焊接质量保证,对工厂要求》

《焊接结构的形状和位置自由公差》

《气焊手工电焊及气体保护焊焊缝坡口的基本形式与尺寸》

《涂装前钢材表面锈蚀和除锈等级》

《机电产品包装通用技术条件》

结构组成

产品特点

双滚道的旋转接头及带弹性卡的密封圈保证装卸介质不泄漏;

随遇平衡的弹簧缸平衡器使装卸臂操作轻便、省力;

装卸过程中,在槽车正常移动范围内与槽车随动;

装卸臂收容状态时,锁定与槽车行进方向平行,占用空间小;

结构合理,以最小的臂尺寸,满足最合理的包络范围。
