SCADA（管网监控和数据采集系统）依托于基于计算机控制和通信网络的遥测、遥讯、遥控、遥调技术，主要功能是用于对大范围的远程场站、管网监测点、工商用户和居民用户进行监控，包括对各站点数据的实时采集、设备状态的实时监测以及对远端设备的调节和控制等。
　　SCADA系统最终目标是为实现对燃气系统的进气、计量、输配、调压全过程的监控、管理和调度，能实现生产信息、管网状况的自动化收集、分类、传送、整理、分析、和存储，为管网输配的优化调度、故障分析、辅助决策提供科学的手段。

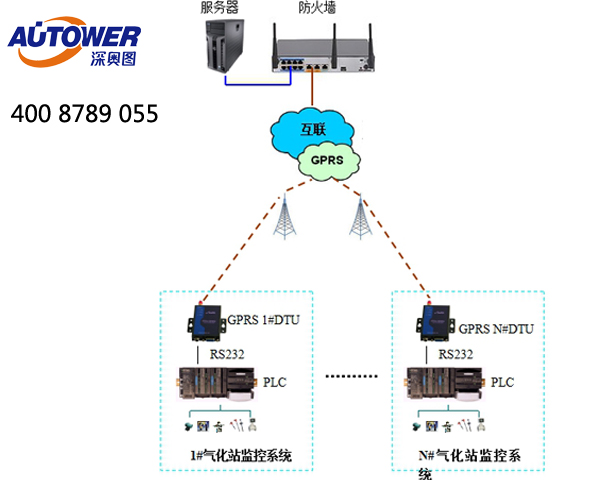

燃气SCADA系统架构、功能及建设规划（附SCADA系统结构图）

　　SCADA系统架构及功能：

　　1、燃气SCADA系统架构
　　SCADA系统主要由调度中心、远程终端站（包括站控系统和监测点）、通信系统组成。
　　(1)调度中心是由SCADA服务器、操作员工作站、工程师工作站、通信处理机等构成。调度中心完成采集数据的处理、显示、入库以及与燃气公司其他系统的信息集成。
　　(2)远程终端站包括门站、各级调压站，CNG站、LNG站、工商业用户、管网监测点、阀室等各类站点。远程终端站完成对管网和站场的工艺过程、控制设备的数据采集、控制、天然气流量计算等等。
　　(3)通信系统包括有线专线和无线CDMA/GPRS网络，实现各站控系统和监测点PLC/RTU与调度中心大的通信，保证SCADA系统数据交换的实时性，使其及时、准确、可靠、协调、高效率的工作。
　　2、SCADA系统功能
　　SCADA系统主要功能包括：
　　(1)实时、准确的了解到每一个站场当前各种运行参数，必要时还可以实现现场阀门、调压器等设备的远程控制，为了城市燃气安全、有效的调度和输配提供辅助。
(2)对管网关键点的运行状况（如压力、温度、流量）能够进行实时的监测，利用预置的报警值，可以实时地对监测设备及监控到的数据产生报警，预防或者提早发现安全隐患；
　　(3)根据系统保存的历史数据，编制统计报表、绘制统计曲线等，帮助分析了解用户用气和管网运行规律。

燃气SCADA系统架构、功能及建设规划（附SCADA系统结构图）

　　燃气SCADA系统规划及建设：
1、建设原则
　　深奥图燃气目前采取大区管理模式，各类信息系统建设的时候，根据实际情况，可采取区域中心部署部署。SCADA系统建设的时候，各成员公司可根据本公司的规模、资金投入、IT人员情况及大区网络情况、大区其他成员公司的SCADA建设情况，可选择自己公司独立建设还是采取区域中心集中建设的模式。基本原则是：
　　(1)大型公司，可自行建设SCADA系统，系统建设之时，根据情况，对于重要站点，可考虑采用有线+无线的通讯方式，以应对突发事件导致网络运营商服务中断的情况。
　　(2)对于有多家分子公司的，可考虑建立分调度中心。
　　(3)对于某些小型公司，如果周边兄弟公司已经建设成并且使用了SCADA系统，并且具备网络及周边兄弟公司SCADA系统具备扩容能力等相关条件，也可考虑挂接在兄弟公司的SCADA系统之下，作为其终端来建设，这样投入较少。
　　(4)对于大区中有很大成员公司还没有建设SCADA系统，如果各成员公司的网络及其他相关条件具备。各成员公司可考虑一起建设SCADA系统，建立主调度中心和分调度中心。

燃气SCADA系统架构、功能及建设规划（附SCADA系统结构图）

　　2、管控措施
　　为了保证SCADA项目建设过程中满足质量要求并符合深奥图燃气标准，总部对成员企业SCADA系统建设主要通过以下方式进行管控：
　　(1)制定和下发SCADA系统技术标准和建设规范，并定期组织成员企业专家进行修订完善，为成员公司项目规划、建设和验收提供标准和依据，确保项目质量。
　　(2)通过信息化项目立项审批等措施，对SCADA项目的资金预算、方案评审、招投标和验收工作进行管控，了解现状并发现问题。
　　(3)定期进行入围供应商评审，增强其服务水平，并针对系统平台软件和终端硬件，邀请原厂家开展集中采购或则框架谈判，降低系统建设成本。
　　总部通过上述措施逐步扩大系统在成员企业的覆盖范围，利用管网仿真等技术，实现SCADA系统和其他信息化系统的整合，提升系统的智能化和自动化。
　　了解完燃气SCADA系统架构、功能及建设规划（附SCADA系统结构图），寻求scada系统厂家推荐SCADA系统品牌厂家4008789055（Autower）深奥图-深圳市奥图威尔科技有限公司提供SCADA（数据采集与监控）系统、罐区SCADA监控系统、燃气scada系统、成品油库区SCADA系统、化工仓储SCADA系统等行业的scada控制系统。
