【燃气输配系统】图文详解燃气输配系统(二)



发布时间:2022-05-07

续:【燃气输配系统】图文详解燃气输配系统(一)

燃气输配系统

【燃气输配系统】图文详解燃气输配系统(二)

常用行业术语

  1.调压装置:将较高燃气压力降至所需的较低压力调压单元总称。包括调压器及其附属设备。

  2.调压站:将调压装置放置于专用的调压建筑物或构筑物中,承担用气压力的调节。包括调压装置及调压室的建筑物或构筑物等。

  3.调压箱(调压柜):将调压装置放置于专用箱体,设于用气建筑物附近,承担用气压力的调节。包括调压装置和箱体。悬挂式、地下式箱称为调压箱,落式箱称为调压柜。

  4.动火:在燃气管道和设备上或其他禁火区内进行焊接、切割等产生明火的作业。

  5.直接置换:采用燃气置换燃气设施中的空气或采用空气置换燃气设施中的燃气的过程。

  6.间接置换:采用情性气体或水置换燃气设施中的空气后,再用燃气置换燃气设施中的惰性气体或水的过程;或采用情性气体或水置换燃气设施中的燃气后,再用空气置换燃气设施中的惰性气体或水的过程。

  7、放散:将燃气设施内的空气、燃气或混合气体安全地排放。

  燃气输配系统

  ㈠长输管道系统

  天然气长输管道系统的构成一般包括:

  输气干线首站

  中间气体分输站

  干线截断阀室

  中间气体接收站

  清管站

  障碍(江河、铁路、水利工程等)的穿跨越

  末站(或称城市门站)

城市储配站及压气站

  ㈡城市燃气输配系统:

  城市燃气输配系统是一个综合设施,主要由燃气输配管网、储配站、计量调压站、运行操作和控制设施等组成。城市燃气输配系统的主要构成部分是燃气管网。

  1、管道分类。燃气管道可按燃气压力、用途和敷设方式分类。

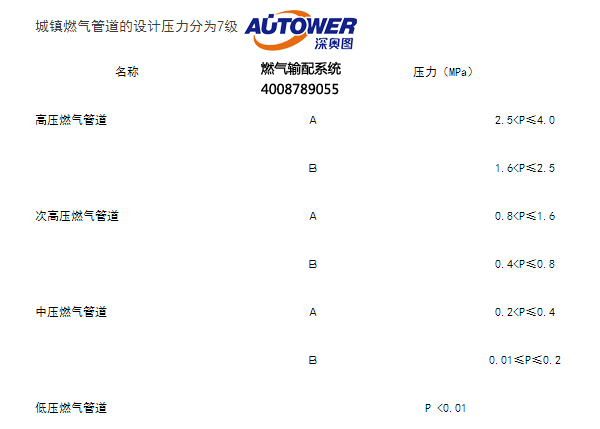

  ⑴按输气压力分类:7级

燃气输配系统

【燃气输配系统】图文详解燃气输配系统(二)

  (2)按用途分类

  长距离输气管道,一般用于天然气长距离输送。城镇燃气管道,按不同用途分为:a.城镇输气干管。

  b.配气管:与输气干管连接,将燃气送给用户的管道。如街区配气管与住宅庭院内的管道。室内燃气管道。将燃气引入室内,分配给各个燃具。

  ⑶按敷设方式分类

  ①地下燃气管道;

  ②架空燃气管。

燃气输配系统

【燃气输配系统】图文详解燃气输配系统(二)

  城镇燃气管道为了安全运行,一般情况下均为埋地敷设,不允许架空敷设;当建筑物间距过小或地下管线和构筑物密集,管道埋地困难时才允许架空敷设。

  工厂厂区内的燃气管道常用架空敷设,以便于管理和维修,并减少燃气泄漏的危害性。
