【撬块安装】常见撬装设备概述?撬装设备的含义及常见的撬装设备有哪些，在不同行业中发挥着怎样的作用。在实际中，楼宇的采暖、室内的生活用水、换热站内外网的连接、城市给水排水系统、天然气的供给、污油污水处理等都是通过管道进行输送的，同时它也是撬装设备的重要载体，通过管道才能实现撬块与撬间的工艺连接。

　　 管道是由管路、管路联接件（法兰、弯头、异径管等）、紧固件（螺柱、螺栓）、阀门以及管路附件（支架、管卡）等组成的用于输送介质，以完成某种工艺的装置。管道基本上分为两大类，一类是水暖管道，水暖管道通常是给水、排水管道和采暖管道；另一类是工业管道，工业管道又分为直接为产品生产输送主要介质的工艺管道，如以氧气、氮气、压缩空气为介质的管道和为生产设备输送动力媒介物的动力管道。管道按介质压力高低、介质温度不同、介质性质（易燃性、易爆性）等。

【撬块安装】常见撬装设备概述

　　撬装有两个不同的含义，一是指能通过杠杆橇动起来的装置，在本文中指的是整体的撬装设备，即将管道、设备、机泵、控制柜、电气仪表等按照一定工艺流程连接成为一个整体，将整体通过焊接、螺栓连接等方法固定在型钢或其他结构上（称之为撬座），从而实现不同功能，且不需现场组装，直接就能应用的机电一体化设备。 橇装式设备的生产、组装都在工厂内完成，现场安装工作量少，只需完成接口管道及外部电气的连接即可工作，而其功能组件集成于一个整体底座，可以方便整体迁移，橇装式设备结构紧凑，比传统安装方式占地少，一定程度上解决了施工现场的一些技术难题。撬装设备在工程上被广泛应用，如楼宇采暖、污水处理、污泥处理、固液分离、气体分离等。

常见撬装设备及其应用
　　1 换热机组
　　换热机组在居民楼的地下室、小区的停车场等换热站里发挥着重要作用，我国北方城市冬季的采暖主要靠它来实现锅炉与用户之间冷热水的循环。 换热机组是由热交换器、循环泵、补水泵、管道、仪表、控制柜等组成的撬装设备，锅炉输送来的热量通过一次网入口（热侧）进入机组，从一次网出口返回循环系统，而用户暖气的冷水从二次网（冷侧）进入机组，从二次网出口返给用户，这样冷热水之间通过换热机组这个中间载体完成了能量转换，实现温度变化，从而达到供暖的要求。 整体式换热机组既可用于水—水交换，也可用于汽—水交换，根据热交换器种类的不同，可分为板式热交换机组、涡流热膜换热机组、热敏传感换热机组和水水直混式换热机组，等等。换热机组的一侧通常设有电动调节阀，根据室外温度的不同调节介质的流量，实现温度的控制，水泵的变频控制可以使系统保持恒定的压力，因其具有结构紧凑、安装方便、操作简单、可实现无人值守等优点，在酒店洗浴、食品加工、航空航天、船舶等各个领域被广泛应用。
　　2 过滤装置
　　过滤装置多用于油田钻井平台污水、污油的处理。过滤装置是指将过滤器、反洗泵、提升泵、气动阀、提供工业风和仪表风的配套装置（本文后面介绍）及仪表、控制柜等根据工艺条件安装在撬座上，以实现过滤、反洗、吹扫等功能的撬装设备。过滤装置通常由进水干管、出水干管、反洗进水管、反洗出水管、排水管、仪表风、工业风七根主要干管连接各过滤器的支管组成，通过控制不同阀门的启闭实现功能转换。
过滤器根据介质不同选用粒径与性能不同的滤料，常见的滤料有陶粒、金刚砂、无烟煤、石英砂、石榴石、核桃壳等。根据滤料不同，过滤撬分为金刚砂过滤撬块、石英砂过滤撬块、精细过滤撬块等，也有一个撬块上采用两种不同滤料的过滤撬，称其为双滤料过滤装置，双滤料过滤撬采用不同的工艺连接过程，对介质进行两级过滤，以达到对介质分类处理的目的。过滤装置是一种高效、易操作的污水处理设备，对污水中悬浮物、铁离子及胶体物等的精细处理有较好的过滤作用。
　　它具有结构紧凑、操作方便、自动化程度高、运行平稳、设备滤速大、过滤精度高、截污能力强、反洗彻底及维护方便等特点，且构造简单，使用周期长，反洗可自动化应用。因为钻井平台多为海上平台，现场施工难度较大，整橇安装更突显其重要性。

【撬块安装】常见撬装设备概述

　　3 超滤膜装置
　　超滤膜是最早开发的高分子分离膜之一，它是一种孔径规格一致，额定孔径范围为0.001μm～0.02μm的微孔过滤膜。超滤装置是一种加压膜分离技术，即在一定压力下，使小分子溶质和溶剂穿过一定孔径的特制的薄膜，而使大分子溶质不能透过，留在膜的一边，从而使大分子物质得到部分纯化。在膜的一侧施以适当压力，就能筛出小于孔径的溶质分子，以分离分子量大于500道尔顿(原子质量单位）、粒径大于10nm的颗粒。 超滤装置有很多种，比较常用的是卷式、板式、和中空纤维。卷式超滤装置含有的膜面积相对来说比较大，结构比较紧凑。中空纤维是单位膜面积最大的装置方式。这些装置的工作效率都比较高占地面积小，具有良好的结构。
　　超滤技术是现在水处理中比较成熟的一种技术，在水处理装置中应用比较普遍，如反渗透给水的预处理、大中型饮用水厂的深度处理、市政及工业废水处理及循环排污水回用净化处理等。此外，超滤膜装置还用在分离、浓缩、纯化生物制品、医药制品及食品工业中。 为充分实现该项技术，必须通过管道连接，完成工艺过程，膜的清洗是该项技术的一个可持续循环应用的保障，将其组装在撬装设备上，并铺设冲洗管道，对其进行有效保护。
　　4 制氮机组
　　工业上应用的制氮机组分为深冷空分制氮、变压吸附制氮和膜空分制氮三种。现在国内较为常见的制氮机组为变压吸附式（PSA）制氮机组，即在等温条件下，利用加压吸附、减压解吸的工作方法，从空气中分离出氮气。它以空气为原料，以碳分子筛作为吸附剂，运用变压吸附原理，利用碳分子筛对氧和氮选择性吸附而使氮和氧分离的方法，通称PSA制氮。变压吸附制氮机组通常由两个装有活性炭分子筛的吸附罐、空气压缩机、空气罐、氮气罐及仪表和控制柜等组成，空气经空气过滤器清除灰尘和机械杂质后进入空气压缩机，压缩至所需压力，经严格的除油、除水、除尘净化等处理，输出洁净的压缩空气，目的是确保吸附塔内分子筛的使用寿命。压缩空气通过管道的工艺连接、电磁阀控制，实现其根据压力不同进行吸附和解吸。完成工艺连接的整体可安装在撬座上，或将其安装在留有柜门的箱体中，只将对外接口引出，以增加其美观性。制氮机组作为配套装置，多用于氮气保护、管道吹扫、仪表动力等场合。
　　PSA制氮机组具有自动化程度高，工艺流程简单，能耗低，产气快，产品纯度可在一定范围内根据需要进行调节，运行成本较低，操作维护方便等优点，因此，其被广泛应用。通过从科普的角度介绍几种常见的机电一体化撬装设 备，为应用整体安装的工程现场提供借鉴。撬装设备既可以单独使用，也可以和撬块连接使用，油田钻井行业中用于处理泥浆的随钻不落地装置就是由振动筛撬块、离心机撬块、地埋罐撬块、泥浆接收罐撬块、加药撬块、压滤机撬块等多个撬装设备通过软管进行撬间连接使用的。

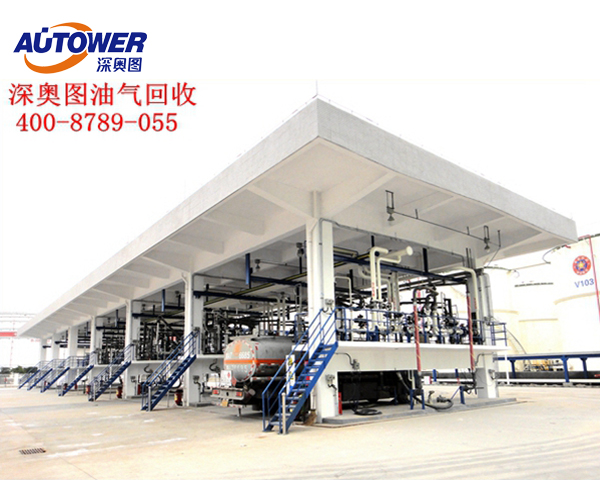

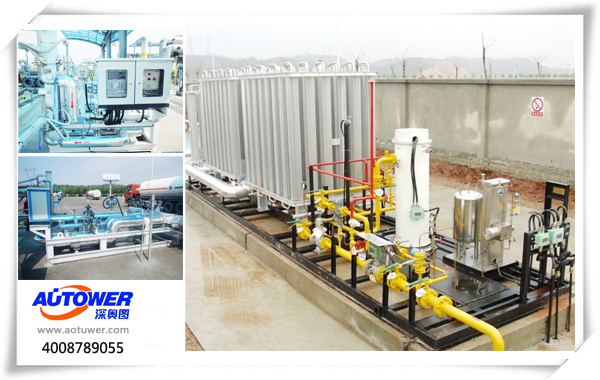

　　【撬块安装】常见撬装设备概述?撬装设备的含义及常见的撬装设备有哪些？撬装设备（橇装系统）、装车撬生产厂家（Autower）深奥图提供常见的完整的油品装车撬、上下混合装车撬、LNG槽车（低温）装车撬装设备等橇装系统设计方案，随着科技的发展，希望装车撬生产厂家（Autower）深奥图能开发出更多成熟的撬装设备，并应用于工程实际。
