密闭式上装鹤管:石油化工行业产品大部分都是易挥发、易燃、易爆、易产生静电积聚和对环境有污染、对人体有伤害的液体介质，特别在装卸环节为了避免危险发生，选择一套合适的装卸鹤管，非常重要。鹤管研发生产厂家深奥图（Autower）提供的密闭式定量装卸上装鹤管，其槽车鹤管、罐车鹤管、密闭鹤管|石化液体装卸车连接设备系列，可以更安全的保障此问题。

槽车鹤管、罐车鹤管、密闭鹤管|石化液体装卸车连接设备

       密闭鹤管分半密闭装卸鹤管（AL1412）与全密闭装卸鹤管（AL1512），以下详细介绍下这两种鹤管的组成：

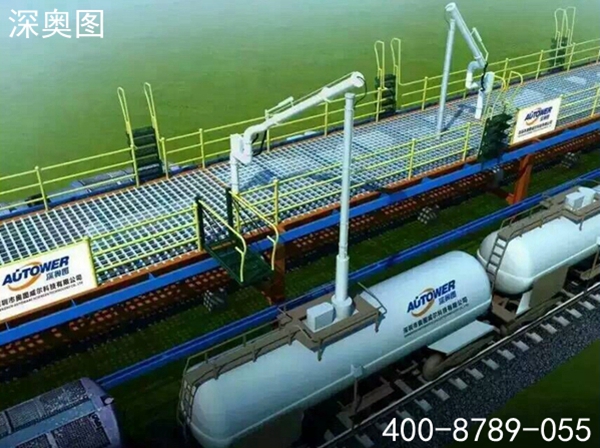

　　AL1412型密闭上装鹤管组成：由5个旋转接组成回转机构，液相4个，气相1个。气相一般为DN50，液相根据客户需要的流量选择。气相在转接处使用金属软管连接，保证鹤管的旋转灵活性。鹤管液相接口朝下，气相接口朝上，一般气相会多台汇总在一个主管上，如果单台排空的话，需要加带雨帽的阻火器，防止管道进入点燃源。垂管上有一个锥形密封帽，装车时垂管插到槽车的顶部灌口，密封帽压实在灌口处，锁紧外臂锁紧杆（或者气缸压紧，在和油气回收配合使用时，建议鹤管增加气缸，达到充分密闭的作用，因为空的槽车在装车时物料逐渐增多，槽车轮胎压扁，槽车降低，密封帽就不能很好的密封了，必须有气缸对密封帽有一个压力，才能使密封帽始终跟紧灌口。达到有效密闭的效果，油气回收需要密闭效果达到90%-95%）密封帽密闭后，槽车里气化的介质就能通过鹤管上的气相管道排空或者抽入油气回收系统。

       AL1512型密闭上装鹤管的组成：由2根管道及支撑件组成，下面一根为液相管，上面一根为气相管。一般制作的口径为DN50，接车一般选用松套法兰。

　　根据装卸介质的性质不同来选密闭式装卸鹤管：

       1.半密闭鹤管AL1412适用于易燃、易爆、易产生静电积累和对环境有污染的介质，如：汽油、甲醇、苯、煤焦油、粗酚、重质苯、航煤、乙二醇等；

       2.全密闭装卸鹤管AL1512适用于高度挥发，有剧毒，需要加压使气体转化为液体的介质，如：液氯、液化气等类似的介质。

槽车鹤管、罐车鹤管、密闭鹤管|石化液体装卸车连接设备

　　密闭式上装鹤管的设计与生产：

       鹤管的设计需要根据客户提供的参数和我们的选型，设计符合客户需求的产品。主要为鹤管的布置、鹤管的入口高度、鹤管的臂和垂管长度、平衡器的选用（一般为弹簧）、法兰的选用。鹤管的布置主要有固定位置，收拢状态、旋向的选择。鹤管的臂的长度可以通过包络图计算（需要注意雨棚高度）。鹤管的入口高度根据客户的护栏高度以及现场的接管高度来定。平衡器的选用根据外臂和垂管重量选择。法兰的标注型式根据客户要求选择。

　　鹤管生产厂家深奥图（Autower）公司有很多的客户选择鹤管材质如下

       1.甲醇选用1412鹤管 304材质  口径DN80 压力等级PN16

       2.清洁煤焦油和粗酚项目选用1412鹤管

       3.液氯项目选用1512鹤管 16MN材质  口径DN50 压力等级PN25

       4.液氯改造选用1512鹤管

       5.液化气火车装卸选用1512上装鹤管等。

　　鹤管生产厂家深奥图（Autower）公司还供应上述产品的同类产品：密闭鹤管,深奥图（Autower）公司设计各种口径，形式的鹤管。因此深奥图公司所能生产的槽车鹤管、罐车鹤管、密闭鹤管|石化液体装卸车连接设备种类多，鹤管品种（汽车鹤管、密闭装车鹤管、火车专用装卸臂）齐全，适用范围广，能很好地满足在各种各样可能出现的环境下装卸各种介质的要求。鹤管规格品种多样，需要根据客户提供的参数或要求定制！
